Les repères techniques à garder avant de lancer le chantier
- Un bon plan décrit la paroi de l’intérieur vers l’extérieur, avec les sections, les membranes et le rôle de chaque couche.
- En France, la conception se cale sur les règles professionnelles de l’ossature bois et le dimensionnement de type Eurocode 5.
- Les montants sont souvent espacés entre 45 et 60 cm, mais le détail dépend des charges, du contreventement et du parement.
- En rénovation durable, la vraie priorité est la continuité de l’air, de l’eau et de la vapeur, pas seulement l’épaisseur d’isolant.
- L’isolation par l’extérieur sous bardage ventilé reste la solution la plus robuste pour traiter les ponts thermiques, avec un coût qui se situe souvent autour de 180 à 270 €/m².
- Les liaisons de baies, d’angles, de planchers et de toiture doivent être dessinées dès l’amont, sinon le chantier improvisera à votre place.
Ce que doit montrer un plan utile

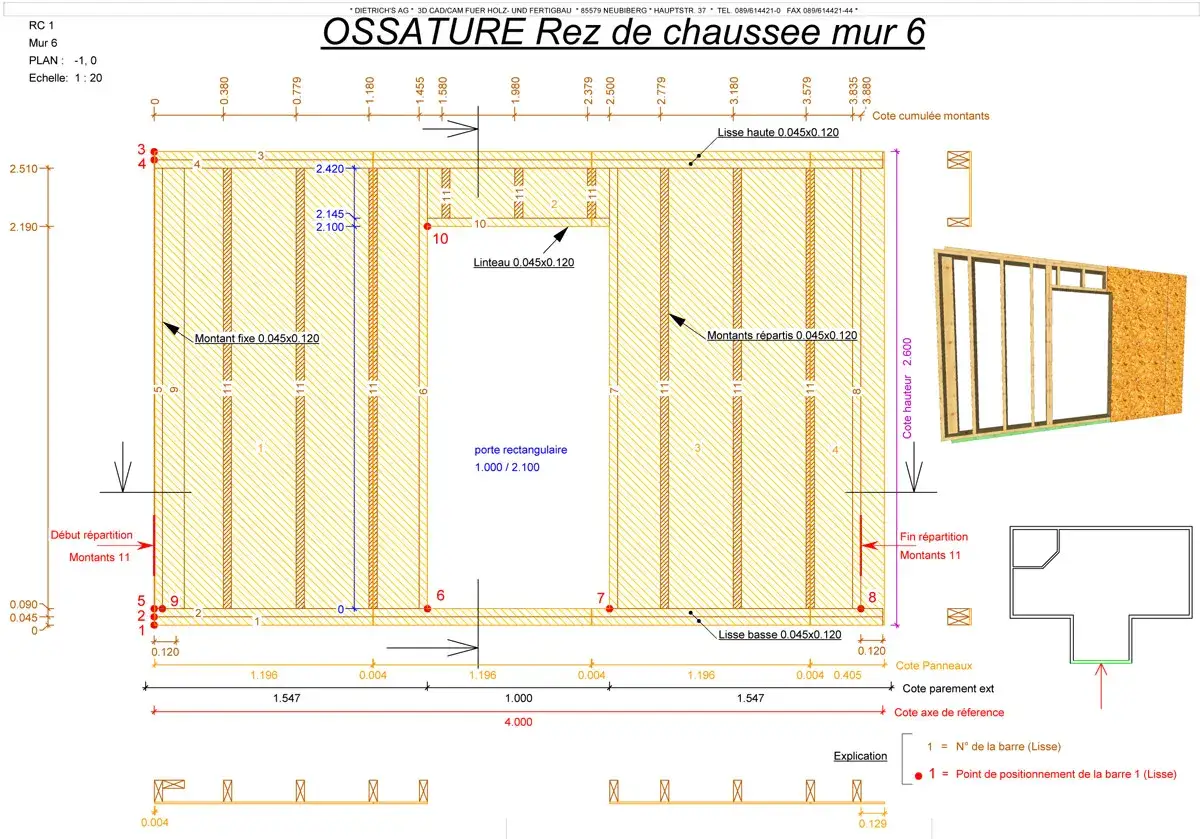

Quand je regarde un plan de structure bois, je cherche d’abord sa capacité à être exécuté sans ambiguïté. Un bon dossier ne se contente pas d’un mur “type”; il précise les cotes, les repères, les assemblages et les points d’attention qui évitent les interprétations sur chantier.Les informations que je veux lire d’un seul coup d’œil
- Les axes, les niveaux et les cotes principales de la façade ou de la paroi.
- La section des montants, l’entraxe et le sens de pose des éléments.
- Le panneau de contreventement ou le voile travaillant, avec son rôle structurel.
- La position exacte de l’isolant, du pare-vapeur ou frein-vapeur, du pare-pluie et du bardage.
- Les détails de liaison avec les planchers, la toiture, les baies et les angles.
- Le type de fixations, les renforts aux ouvertures et les éventuelles réserves pour réseaux.
Lire aussi : Coût Maison Passive en France - Vrai Budget & Aides
Ce qui manque souvent et pose problème
- Les détails de coupe des appuis de fenêtres, alors que ce sont des zones très exposées aux fuites d’air.
- Les reprises en pied de mur, où l’eau et les remontées d’humidité peuvent être dévastatrices.
- Les zones de continuité du pare-vapeur autour des boîtiers électriques et des percements techniques.
Sans ces éléments, on dessine une intention, pas un chantier. La suite logique, c’est de regarder la coupe de paroi couche par couche.
La coupe de paroi qui fonctionne en rénovation durable
La logique d’une paroi en ossature bois tient en peu de choses, mais il faut les mettre dans le bon ordre. Je préfère toujours partir de l’intérieur vers l’extérieur, parce que c’est là que se joue la maîtrise de la vapeur d’eau et de l’étanchéité à l’air.
| Couche | Rôle | Point de vigilance |
|---|---|---|
| Parement intérieur | Finition, protection et support des usages courants | Ne pas multiplier les percements sans prévoir un espace technique |
| Espace technique | Protège la membrane et facilite le passage des réseaux | Utile pour limiter les trous dans le frein-vapeur |
| Membrane frein-vapeur ou pare-vapeur | Contrôle des flux de vapeur et contribution à l’étanchéité à l’air | Les jonctions doivent être continues et compatibles avec le système choisi |
| Ossature bois et isolant | Portance secondaire et performance thermique | L’épaisseur varie selon le projet, souvent autour de 140 à 200 mm en rénovation |
| Voile de contreventement | Rigidité latérale de la paroi | Son emplacement doit être cohérent avec le calcul structurel |
| Pare-pluie HPV | Protection contre l’eau liquide tout en laissant la paroi respirer | Les recouvrements et adhésifs doivent être posés proprement, sans bricolage |
| Lame d’air ventilée | Séchage et évacuation de l’humidité derrière le bardage | Je retiens en pratique au moins 20 mm, avec une ventilation continue |
| Bardage | Protection finale et expression architecturale | Il doit rester démontable et compatible avec la maintenance |
Dans une rénovation durable, je privilégie une paroi capable de sécher, pas une paroi qui accumule les couches sans logique. La fibre de bois et la ouate de cellulose donnent souvent un bon comportement hygrothermique, tandis que la laine minérale reste pertinente quand le budget ou la compacité priment.
Sur le bois, les montants sont souvent espacés entre 45 et 60 cm selon les charges et le revêtement choisi. Ce n’est pas un détail secondaire: un entraxe cohérent simplifie le contreventement, le vissage du parement et la lecture du plan de calepinage. C’est précisément là que le dessin devient un outil de chantier, pas une simple image de présentation.
Les points singuliers qui font ou cassent la performance
Un mur droit bien dessiné peut donner une fausse impression de sécurité. En réalité, les désordres apparaissent presque toujours dans les raccords: baies, angles, planchers, toiture et traversées de réseaux.
| Point singulier | Ce que je vérifie | Erreur fréquente |
|---|---|---|
| Baies et menuiseries | Continuité du frein-vapeur, calfeutrement intérieur, rejet d’eau extérieur | Se contenter d’un joint “comme d’habitude” sans détail de pose |
| Angles rentrants et sortants | Recouvrement des membranes, traitement des profils et des bandes adhésives | Couper les membranes à angle vif puis compter sur le parement pour masquer le problème |

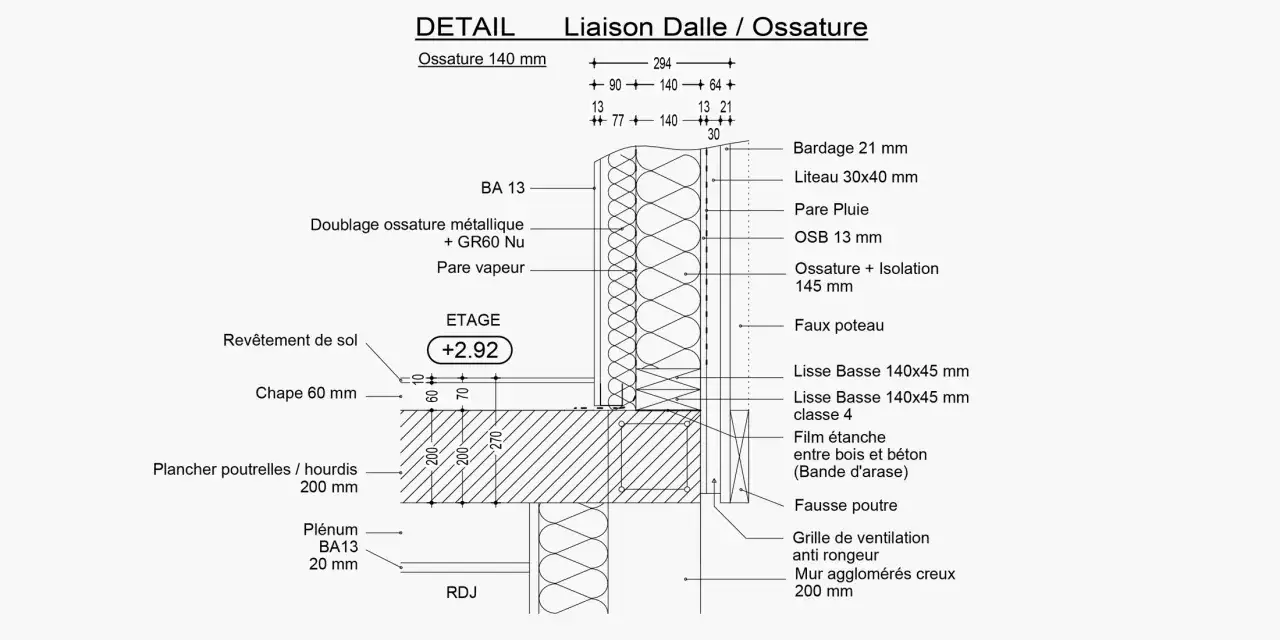

| Liaison mur-plancher | Reprise d’étanchéité, transfert des charges, continuité de l’isolant | Créer un pont thermique au droit de la dalle ou du solivage |
| Jonction avec la toiture | Raccord des membranes et ventilation du complexe | Fermer la paroi sans prévoir le chemin de séchage |
| Traversées techniques | Manchons, adhésifs compatibles et parcours des réseaux | Multiplier les perçages non maîtrisés dans la couche d’étanchéité |
Je suis très attentif aux baies, parce qu’un détail de fenêtre mal traité peut annuler une bonne partie de l’effort thermique. Même logique pour les angles: s’ils ne sont pas dessinés, le chantier les “invente”, et c’est rarement la meilleure version. Une fois ces nœuds maîtrisés, il reste à choisir la stratégie de rénovation la plus cohérente.
Choisir entre isolation par l’intérieur, par l’extérieur ou mixte
Le bon choix ne dépend pas seulement du prix. Il dépend de l’état du bâti existant, de la place disponible, de l’aspect de façade souhaité et de la manière dont vous voulez traiter les ponts thermiques.
| Solution | Quand je la retiens | Avantages | Limites | Ordre de grandeur utile |
|---|---|---|---|---|
| Isolation par l’intérieur | Façade à conserver, budget serré, accès extérieur compliqué | Travaux moins visibles, mise en œuvre souvent plus simple | Perte de surface, ponts thermiques plus difficiles à supprimer | Souvent la solution la moins coûteuse, mais pas la plus performante sur le plan thermique global |
| Isolation par l’extérieur sous bardage ventilé | Façade à refaire complètement ou rénovation lourde | Très bonne continuité isolante, protection de la structure, meilleure tenue dans le temps | Surépaisseur de façade, traitement soigné des ouvertures nécessaire | Environ 180 à 270 €/m², selon le système et les finitions |
| Solution mixte | Projet complexe, contraintes patrimoniales ou parois très irrégulières | Permet d’équilibrer performance et contraintes existantes | Plus de coordination et plus de détails à traiter | À réserver aux cas où une seule stratégie ne suffit pas |
En façade, l’ITE sous bardage ventilé ajoute souvent une surépaisseur de l’ordre de 16 à 25 cm une fois tout l’ensemble assemblé. C’est le prix à payer pour une paroi plus continue, mieux protégée et plus simple à faire sécher. Si je dois n’en choisir qu’une pour une rénovation lourde, c’est souvent celle-là que je retiens.
Le point décisif n’est pas seulement le coût: c’est la capacité de la paroi à rester saine pendant vingt ans sans reprise lourde. Et c’est justement là que les erreurs de conception deviennent très chères.
Les erreurs que je vois le plus souvent
La plupart des échecs ne viennent pas d’un mauvais bois, mais d’un mauvais système. J’en vois toujours les mêmes ressortir, et ils reviennent avec une régularité presque rassurante pour le diagnostic, mais inquiétante pour le budget.
- Confondre frein-vapeur et pare-vapeur: la paroi perd sa capacité d’adaptation et l’humidité peut se retrouver piégée.
- Interrompre la continuité de l’étanchéité à l’air: un petit défaut de jonction autour d’une prise ou d’une baie finit par compter beaucoup plus qu’on ne l’imagine.
- Boucher la lame d’air ventilée: sans circulation, le bardage sèche mal et la durabilité baisse nettement.
- Dessiner seulement les murs droits: les angles, seuils et linteaux sont alors improvisés sur site, ce qui crée les défauts les plus coûteux.
- Travailler sur un support humide ou dégradé: on enferme le problème au lieu de le résoudre.
- Choisir des matériaux incompatibles entre eux: membranes, adhésifs, panneaux et bardages doivent former un système cohérent, pas un assemblage de catalogues.
La phrase que je répète le plus souvent est simple: l’air suit les trous, l’eau profite des défauts et la vapeur s’installe là où la paroi n’a plus de logique. Avant de signer un chantier, il faut donc regarder le budget et le phasage avec autant de sérieux que le dessin.
Budget, délais et arbitrages utiles
Un dossier bien fait ne sert pas seulement à construire droit; il sert aussi à décider vite et juste. En rénovation, la préparation pèse lourd, mais elle évite presque toujours des reprises bien plus coûteuses après coup.
- Diagnostic et relevé: comptez en général 1 à 2 visites sérieuses sur un petit projet, davantage si la façade est irrégulière ou humide.
- Étude et plans d’exécution: sur un cas simple, je vise souvent 1 à 3 semaines de travail avant lancement.
- Préfabrication: elle peut prendre 1 à 4 semaines selon la disponibilité de l’atelier et la complexité des ouvertures.
- Pose sur site: une façade modeste peut se monter en 1 à 5 jours, mais les raccords et finitions prennent souvent plus longtemps que l’ossature elle-même.
- Aléa de chantier: sur une maison ancienne, je garde souvent 10 à 20 % de marge si les murs sont irréguliers ou si les baies doivent être reprises.
Le budget suit la technique choisie, mais aussi la qualité du détail. Un système plus simple à poser peut devenir plus cher s’il faut compenser des défauts de support, refaire les tableaux ou corriger des ponts thermiques non prévus. À l’inverse, un plan précis fait gagner du temps à tout le monde, surtout quand les corps de métier se succèdent rapidement.
Le contrôle final qui évite les reprises coûteuses
Avant de lancer la fabrication ou d’ouvrir le chantier, je vérifie toujours six choses: une coupe complète de la paroi, les détails de baies, les liaisons avec les planchers, la continuité des membranes, le chemin de ventilation et la liste des matériaux compatibles. Si l’un de ces points reste flou, le plan n’est pas encore assez mûr.
- La paroi est lisible de l’intérieur vers l’extérieur, sans zone laissée au hasard.
- Les montants, fixations et panneaux sont dimensionnés pour le projet réel, pas pour un cas générique.
- Les points singuliers sont dessinés, pas seulement “prévu sur place”.
- Le bois peut sécher, l’eau peut s’évacuer et l’air ne circule pas là où il ne devrait pas.
- Le chantier prévoit la maintenance future, y compris le remplacement d’un bardage ou le contrôle d’un joint.
Quand ces points sont verrouillés, le plan devient un vrai outil de rénovation durable: il protège le bois, limite les ponts thermiques et donne une paroi plus saine sur la durée. C’est, à mon sens, la différence entre une belle idée et une façade qui tient vraiment sa promesse.
