Un chauffe-eau solaire bien conçu n’est pas un gadget “vert” posé sur le toit : il transforme le rayonnement du soleil en chaleur utile, alors que le photovoltaïque produit de l’électricité. Je détaille ici le schéma de fonctionnement d’un chauffe-eau solaire, les pièces qui comptent vraiment, les variantes techniques les plus utiles et les points à vérifier avant de choisir une installation. L’idée est simple : comprendre ce qui se passe entre les capteurs, le ballon et l’appoint, sans jargon inutile ni promesse trop belle.
L’essentiel à garder en tête sur le solaire thermique
- Un CESI chauffe l’eau sanitaire grâce à des capteurs thermiques, un fluide caloporteur, un échangeur et un ballon de stockage.
- Le système couvre souvent la majeure partie des besoins annuels, mais un appoint reste indispensable pour l’hiver et les journées peu ensoleillées.
- La circulation forcée utilise une pompe et une régulation, tandis que le thermosiphon repose sur la circulation naturelle.
- Le rendement réel dépend surtout du dimensionnement, de l’orientation du toit et des usages du foyer.
- En 2026, un projet courant se situe souvent autour de 4 500 à 8 000 € pose comprise, avec des aides possibles selon le dossier et les revenus.

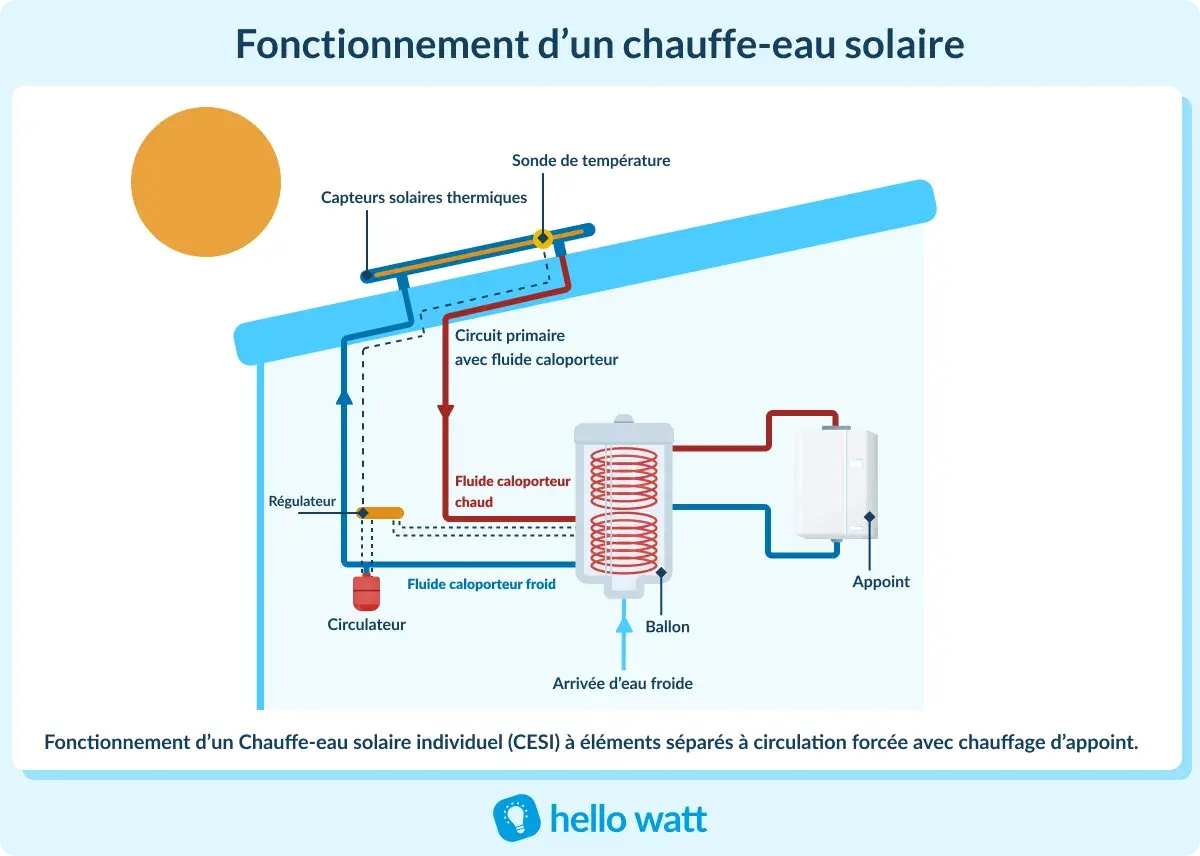

Le schéma d’un chauffe-eau solaire en une minute
Le principe tient en une boucle simple, mais chaque maillon compte. Le soleil chauffe les capteurs solaires thermiques placés sur le toit, un liquide transporte cette chaleur vers le ballon, puis un échangeur la transmet à l’eau sanitaire stockée dans le logement. Ce n’est pas un système qui “fabrique” de l’eau chaude en continu : il capte, transfère et stocke la chaleur quand les conditions sont favorables.
- Le rayonnement chauffe la surface absorbante du capteur.
- Un fluide caloporteur récupère cette énergie dans un circuit fermé.
- Le fluide circule jusqu’au ballon, soit par pompe, soit par convection naturelle selon la technologie.
- Un échangeur transmet la chaleur à l’eau sanitaire sans mélange direct.
- Le ballon garde cette eau chaude disponible pour la douche, la cuisine ou les usages quotidiens.
- Quand le soleil ne suffit plus, un appoint prend le relais pour maintenir le confort.
Autrement dit, le vrai sujet n’est pas seulement de “mettre des panneaux”, mais d’organiser une chaîne thermique cohérente entre production, stockage et secours. C’est ce que je détaille maintenant pièce par pièce.
Ce que fait chaque pièce du système
Quand je regarde un projet de chauffe-eau solaire, je ne commence jamais par le devis global. Je regarde d’abord si les composants sont bien accordés entre eux, parce qu’un bon rendement vient souvent de là, pas d’une pièce miracle.
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Capteurs solaires thermiques | Ils absorbent le rayonnement et le transforment en chaleur. | Orientation, inclinaison et absence d’ombre font une grande différence. |
| Fluide caloporteur | Il transporte la chaleur vers le ballon dans un circuit fermé. | Sa composition doit protéger du gel et rester stable dans le temps. |
| Circulateur et régulation | Ils déclenchent le transport de chaleur quand les capteurs sont plus chauds que le ballon. | La régulation doit être fiable et la pompe correctement dimensionnée. |
| Échangeur de chaleur | Il transfère l’énergie solaire à l’eau sanitaire sans contact direct. | Un échangeur sous-dimensionné limite la performance globale. |
| Ballon solaire | Il stocke l’eau chaude et maintient la stratification thermique. | L’isolation et le volume sont décisifs pour éviter les pertes. |
| Appoint | Il complète la chauffe quand l’ensoleillement ne suffit pas. | Son réglage doit rester sobre pour ne pas effacer le gain solaire. |
| Vase d’expansion et sécurité | Ils absorbent les variations de volume et protègent le circuit. | Pression, étanchéité et soupape doivent être contrôlées régulièrement. |
Le point important, à mes yeux, c’est la cohérence d’ensemble. Un excellent capteur ne compensera pas un ballon mal placé, ni une régulation mal réglée. Et c’est justement dans la circulation de la chaleur que ces écarts apparaissent le plus nettement.
Comment la chaleur circule vraiment
Dans la boucle primaire
Le circuit solaire est fermé. Le fluide caloporteur, souvent un mélange d’eau et de glycol, monte en température dans les capteurs, puis redescend vers le ballon une fois sa chaleur transférée. Je préfère cette architecture à un contact direct avec l’eau sanitaire, parce qu’elle protège le réseau contre le gel et limite les risques d’exploitation en toiture.
Dans le ballon
Le ballon n’est pas un simple réservoir. Il joue aussi un rôle de stockage stratifié : l’eau la plus chaude reste en haut, l’eau plus froide reste en bas. Cette organisation améliore l’efficacité, car on puise d’abord la chaleur utile sans remuer tout le volume à chaque usage. En pratique, c’est cette stratification qui donne au système une vraie stabilité de confort.
Lire aussi : Batterie virtuelle solaire - Vraiment rentable en France ?
Au robinet
À la sortie, l’eau chaude sanitaire est prête à être utilisée, souvent après mélange avec de l’eau froide pour atteindre une température confortable et sûre. C’est là qu’on voit la logique du solaire thermique : on ne cherche pas à produire de l’eau bouillante, mais à préchauffer efficacement l’eau du quotidien. Cette nuance semble mineure, pourtant elle conditionne tout le rendement réel du système.
Une fois ce circuit compris, la question suivante devient évidente : que se passe-t-il quand le soleil baisse, disparaît ou ne couvre pas tout le besoin ?
L’appoint n’est pas un défaut
Je le dis souvent : un bon chauffe-eau solaire n’est pas un système qui prétend fonctionner seul douze mois sur douze. L’appoint n’est pas une faiblesse, c’est la pièce qui évite de sacrifier le confort. En France, surtout en hiver, un CESI a besoin d’un relais fiable pour assurer l’eau chaude en continu.
- Résistance électrique intégrée : simple à installer et compacte, mais plus coûteuse à l’usage si elle travaille trop souvent.
- Chaudière existante : intéressante si le logement en possède déjà une et que le raccordement hydraulique reste propre.
- Gestion intelligente : l’essentiel, à mon sens, n’est pas seulement la source d’appoint, mais son réglage. Je préfère qu’elle intervienne tard, pas dès que la météo tourne.
Si l’appoint prend le relais trop tôt, le solaire devient un simple préchauffage décoratif. À l’inverse, s’il est bien piloté, le système reste confortable tout en laissant le soleil couvrir une part significative des besoins. C’est précisément pour cela que le dimensionnement initial est si important.
Le bon dimensionnement change tout
Je pars toujours des usages réels du foyer, pas d’une estimation “moyenne” qui ne correspond à personne. Pour donner un ordre de grandeur, on compte souvent 40 à 60 litres d’eau chaude à 50 °C par personne et par jour. L’ADEME rappelle d’ailleurs que la surface de capteurs doit être ajustée au climat et au nombre d’utilisateurs. C’est aussi valable dans le nord de la France, où il y a suffisamment de soleil pour envisager ce type de solution si le projet est bien conçu.
| Taille du foyer | Ballon indicatif | Surface de capteurs | Ce que je retiens |
|---|---|---|---|
| 1 à 2 personnes | 150 à 200 litres | 2 à 3 m² | Projet compact, utile si la consommation est régulière. |
| 3 à 4 personnes | 200 à 300 litres | 3 à 5 m² | Configuration la plus courante dans l’habitat individuel. |
| 5 à 6 personnes | 300 à 500 litres | 5 à 8 m² | Le calcul doit être affiné pour éviter le surdimensionnement. |
Le surdimensionnement coûte cher et peut créer de la surchauffe en été. Le sous-dimensionnement, lui, fait grimper la part d’appoint et dégrade le retour sur investissement. Je regarde donc toujours quatre facteurs avant de valider un ordre de grandeur : le climat, l’orientation du toit, l’ombrage éventuel et les habitudes d’usage, notamment les bains, les douches et les heures de consommation.
C’est aussi ce qui explique pourquoi on ne copie jamais le même schéma d’une maison à l’autre. Le contexte technique compte presque autant que le nombre de personnes au foyer.
Thermosiphon ou circulation forcée
Il existe deux architectures principales, et le choix n’est pas seulement une question de budget. Il dépend aussi de la place disponible, de la configuration du toit et du niveau de flexibilité recherché. Dans les rénovations que je vois le plus souvent, la circulation forcée s’impose parce qu’elle s’adapte mieux aux contraintes du bâti.
| Type | Principe | Atouts | Limites | Usage le plus cohérent |
|---|---|---|---|---|
| Thermosiphon | Le ballon est placé plus haut que les capteurs, la circulation se fait naturellement par convection. | Système simple, peu d’électronique, moins coûteux. | Contraintes de hauteur et d’implantation, moins de souplesse en rénovation. | Maisons où le ballon peut être installé au-dessus des capteurs, souvent en climat favorable. |
| Circulation forcée | Une pompe fait circuler le fluide entre les capteurs et le ballon, pilotée par une régulation. | Grande souplesse, ballon possible à l’intérieur, adaptation facile au bâti existant. | Plus de composants, un peu plus de maintenance, dépendance électrique pour la pompe. | La majorité des maisons en France métropolitaine et les projets de rénovation. |
Le thermosiphon peut avoir du sens si l’architecture du logement s’y prête vraiment. En revanche, je ne le choisis jamais juste parce qu’il est moins cher sur le papier. La solution la plus pertinente est celle qui reste performante et simple à exploiter sur la durée.
Budget, aides et points de contrôle avant signature
En 2026, un chauffe-eau solaire individuel à circulation forcée de 200 à 300 litres se situe souvent entre 4 500 et 8 000 € pose comprise. Le thermosiphon peut coûter un peu moins cher, mais le coût total dépend aussi du toit, du trajet hydraulique, du type d’appoint et de la qualité du ballon. Je regarde toujours le devis après avoir vérifié le dimensionnement, jamais l’inverse.
- Orientation : plein sud reste la référence, mais une orientation est-ouest peut rester acceptable si le reste du projet est solide.
- Inclinaison : environ 30 à 45° fonctionne bien pour l’eau chaude sanitaire, avec une tolérance plus large selon la toiture.
- Ombrage : une cheminée, un arbre ou une lucarne peuvent rogner beaucoup plus de rendement qu’on ne l’imagine.
- RGE : je privilégie une entreprise qualifiée, parce que l’installation et l’éligibilité aux aides en dépendent souvent.
- Aides : MaPrimeRénov’, les CEE et la TVA à 5,5 % peuvent alléger la facture si le dossier respecte les conditions en vigueur.
- Compatibilité : je vérifie toujours si l’appoint existant peut être conservé sans bricolage inutile.
Le point le plus pratique, à mes yeux, est simple : un devis sérieux ne vend pas seulement des capteurs, il décrit aussi le ballon, la régulation, la sécurité hydraulique et l’entretien prévu. C’est là qu’on voit si l’installateur maîtrise vraiment le système ou s’il se contente d’un argument solaire généraliste.
Les détails qui font durer l’installation vingt ans
L’ADEME indique que des capteurs de qualité peuvent durer 20 à 30 ans, qu’un ballon bien suivi peut tenir 15 à 20 ans et qu’un circulateur, des sondes ou une régulation se remplacent souvent autour de 10 ans. C’est une bonne nouvelle, à condition d’accepter une vraie logique de maintenance. Je préfère un système simple, bien contrôlé, plutôt qu’une installation sophistiquée jamais vérifiée.
Le bon rythme, en pratique, est de prévoir un contrôle professionnel tous les deux ans, avec une vérification de la pression, du fluide caloporteur et de la régulation. Un contrat de maintenance se situe souvent autour de 150 à 300 € par an, ce qui peut sembler superflu au départ, mais évite souvent des pertes de performance bien plus coûteuses. J’insiste aussi sur un point très banal et pourtant décisif : des tuyaux bien isolés, un ballon peu éloigné des usages et des capteurs propres font gagner beaucoup plus qu’on ne le croit.
Si je devais retenir une seule idée, ce serait celle-ci : un chauffe-eau solaire performant n’est pas celui qui promet 100 % solaire, mais celui qui capte la chaleur au bon moment, la stocke proprement et laisse l’appoint intervenir seulement quand il le faut. C’est cette sobriété technique qui rend le système intéressant, à la fois pour la facture et pour la durabilité du logement.
